Tomograf optyczny SOCT REVO HR

Nowość
  • Spektralny tomograf OCT
  • Kolorowa funduskamera
Ultrawysoka rozdzielczość

REVO FC HR to urządzenie typu all-in-one, które można wykorzystywać na wiele sposobów, np. jako kolorową funduskamerę lub jako aparat do jednoczesnego obrazowania OCT (w tym A-OCT) oraz dna oka.

Skontaktuj się z namiZapytaj o ten produkt
Skan Anterior line 9 mm
Skan Retina line 9 mm / 2048x1x25

REVOlucja trwa...

Skonfiguruj własny wielofunkcyjny tomograf OCT

1

Tryb
Full Auto

Automatyczne skanowanie tylnego i przedniego odcinka po jednym kliknięciu. Kompletne narzędzie dla każdego okulisty.

2

Kolorowa
funduskamera

Kolorowa funduskamera typu non-mydriatic, umożliwiającą wykonywanie szczegółowych zdjęć dna oka.

3

Angiografia
OCT-A*

Nieinwazyjna, bezkontrastowa metoda obrazowania przepływu krwi w naczyniach krwionośnych siatkówki.

4

Topografia
T-OCT*

Pionierskie rozwiązanie umożliwiające wykonywanie szczegółowych map krzywizny rogówki.

5

Biometria
B-OCT*

Automatyczne pomiary długości osiowej gałki ocznej umożliwiające włączenie biometru do analizy OCT.

6

Kalkulator
IOL**

Obliczanie parametrów soczewek wewnątrzgałkowych przy wsparciu najnowszego standardu IOLCon.org

7

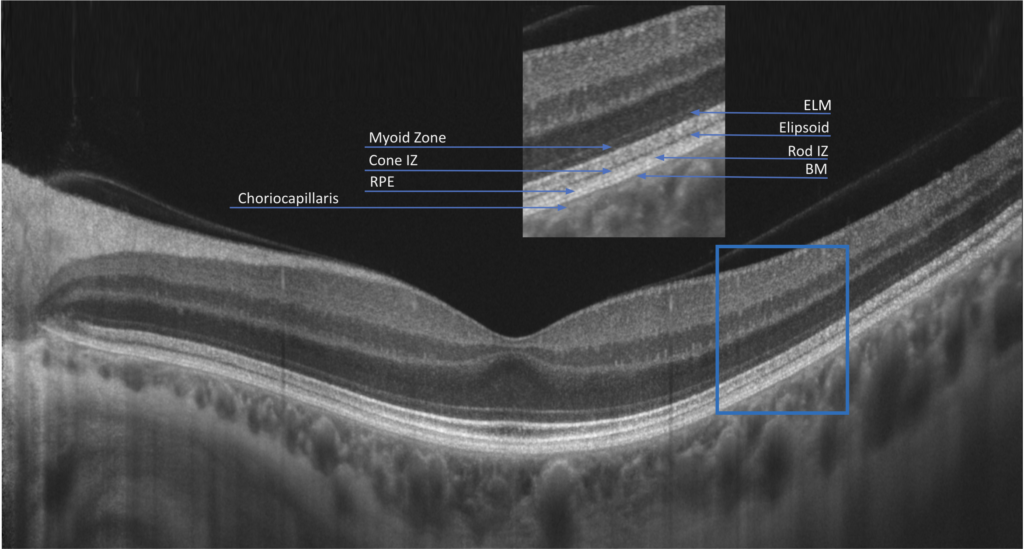

Ultrawysoka rozdzielczość

Dzięki ultrawysokiej rozdzielczości na poziomie 3 μm urządzenie zapewnia niezrównaną precyzję i dokładność wykrywania najmniejszych zmian w tkance.

* Funkcja dostępna jako opcjonalny moduł oprogramowania
** Wymagany moduł Biometrii B-OCT®


Ultrawysoka rozdzielczość

Połączenie superszybkiego skanowania z prędkością 130 000 skanów na sekundę i wysokiej rozdzielczości 3 µm zapewnia niezrównaną precyzję i dokładność wykrywania najmniejszych zmian w tkance.

Skan Retina line 9 mm
Skan Anterior line 9 mm

Spektralny tomograf OCT

W pełni automatyczne wykonywanie badań po jednym kliknięciu

Pierwsza na świecie technologia spektralnego OCT została stworzona przez Optopol 18 lat temu. Dzięki bogatej wiedzy i doświadczeniu oferujemy urządzenia przewyższające oczekiwania lekarzy i pacjentów, zapewniające najwyższą jakość skanowania i prostotę obsługi.

  • Badania zarówno tylnego jak i przedniego odcinka oka.
  • Automatyczne badanie po jednym kliknięciu według predefiniowanych protokołów.
  • Szczegółowa analiza progresji zmian chorobowych.
  • Dodatkowe moduły oprogramowania poszerzające funkcjonalność urządzenia.

Kolorowa funduskamera typu non-mydriatic

Obrazowanie dna oka w wysokiej rozdzielczości w polu 45°

Urządzenie jest wyposażone w zautomatyzowaną i prostą w obsłudze funduskamerę o rozdzielczości 12,3 Mpix umożliwiającą wykonywanie wysokiej jakości kolorowych zdjęć dna oka.

  • Automatyczne pozycjonowanie i ogniskowanie, automatyczna kontrola siły błysku, automatyczne badanie po jednym kliknięciu.
  • Wykonywanie zdjęć w wysokiej rozdzielczości przy źrenicy o średnicy 3,3 mm.
  • Zestaw narzędzi do przetwarzania obrazu dna oka.
  • Zdjęcia jednego lub obojga oczu oraz widok chronologicznego porównania zdjęć dna oka.
  • Możliwość przypisania zdjęcia dna oka do kilku badań OCT.

Segmentacja AI

Nowość

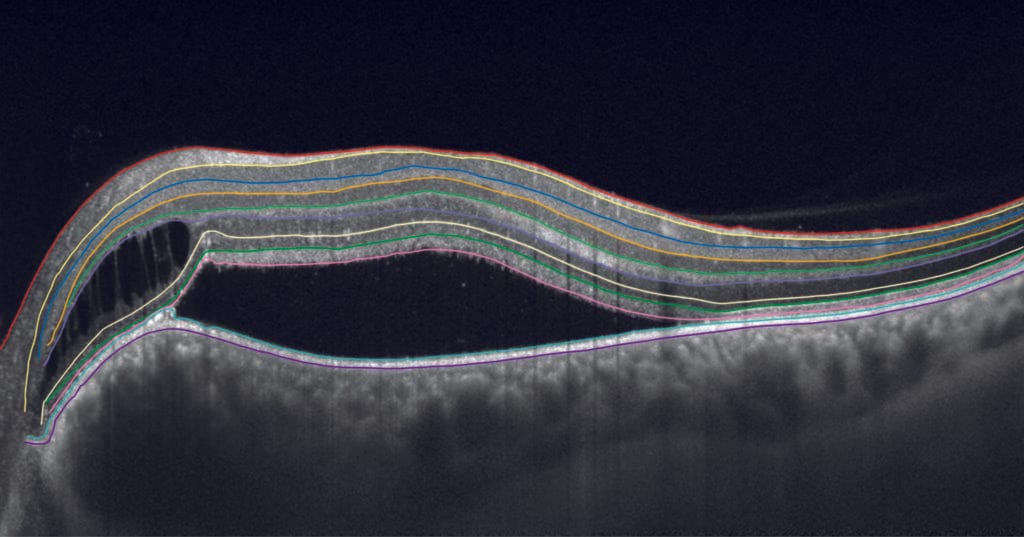

AI Retina

REVO HR wykorzystuje nowy system segmentacji warstw tylnego odcinka oka oparty na sztucznej inteligencji, zapewniający wysoką precyzję rozpoznania warstw siatkówki. Ocena patologii tylnego odcinka przy udziale zaawansowanych algorytmów AI jest teraz szybsza i bardziej dokładna.

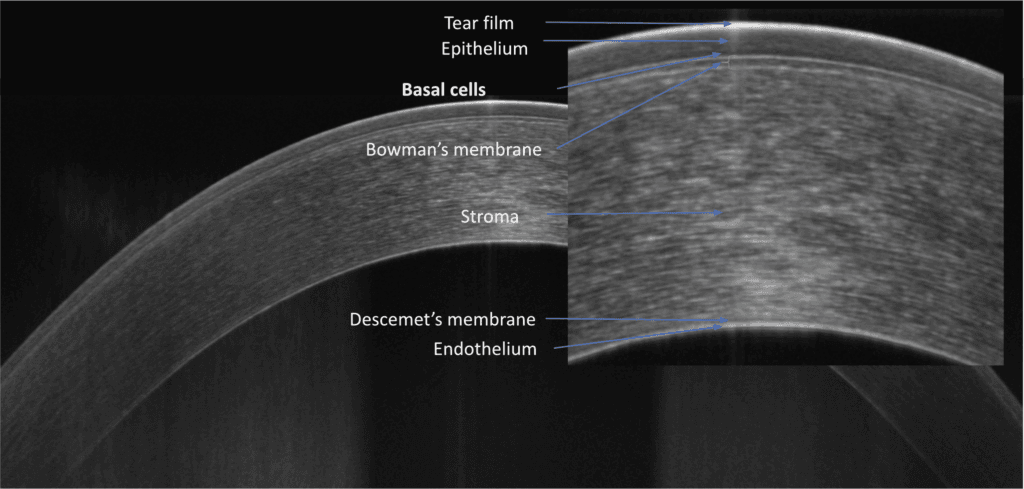

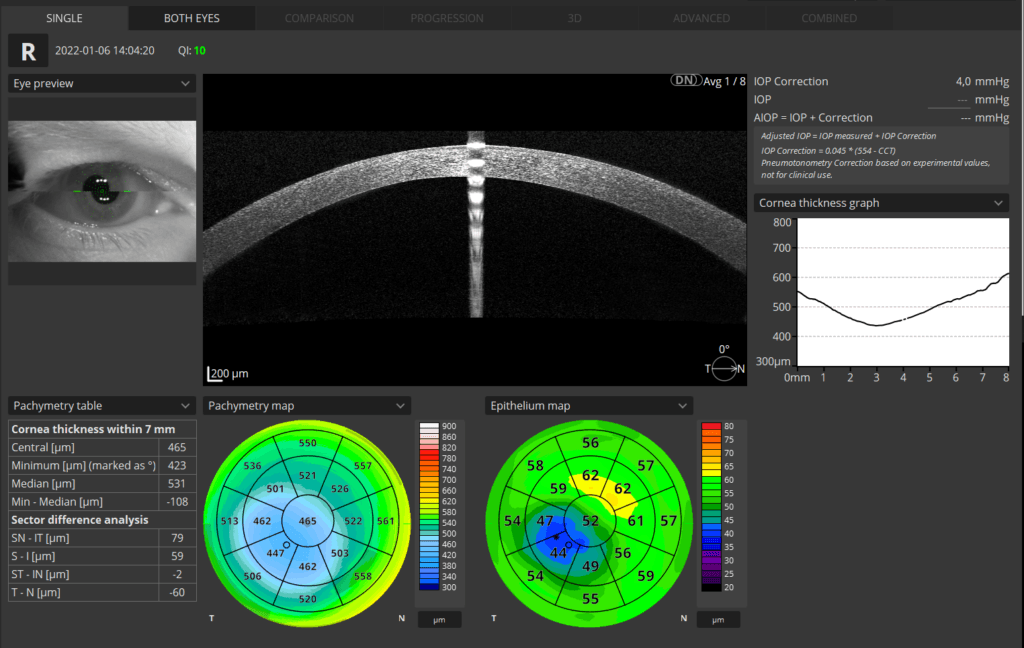

Rógówka i nabłonek

Dostępne widoki prezentacji wyniku umożliwiają szybką ocenę stanu przedniego odcinka obojga oczu pacjenta. Oprogramowanie standardowo wyświetla mapy pachymetrii i grubości nabłonka rogówki.


AI Retina
Rógówka i nabłonek

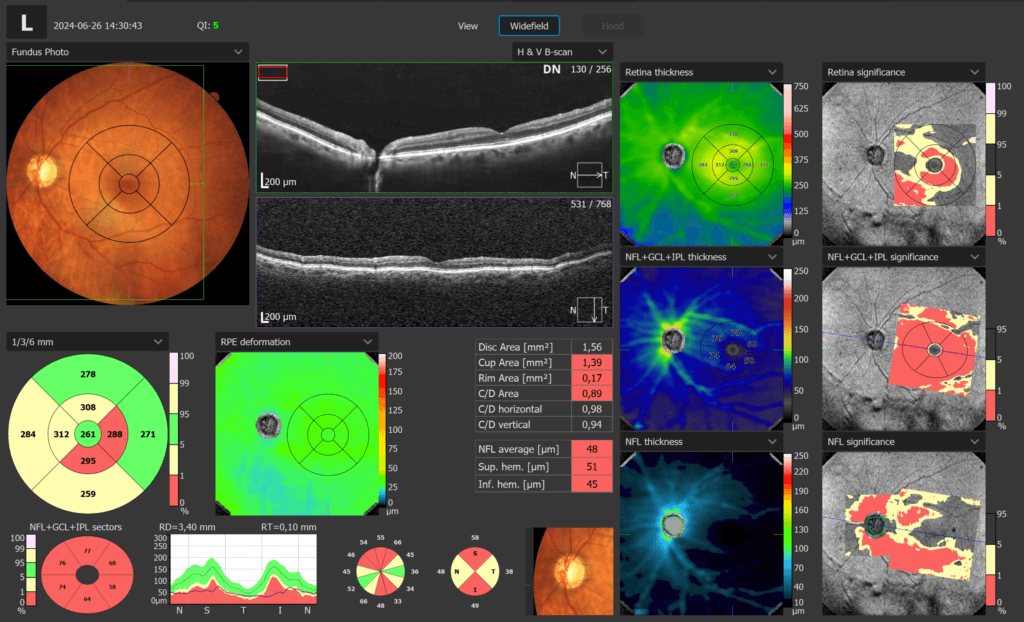

Analiza Widefield

Nowość


Badanie Widefield 3D umożliwia szybką ocenę zarówno stanu siatkówki, jak i stopnia zaawansowania jaskry. Kompleksowa analiza obszaru 15×15 mm zawiera wizualizację oraz informacje na temat grubości siatkówki, komórek zwojowych, warstw włókien nerwowych i tarczy nerwu wzrokowego. Raport badania Widefield przedstawia poziome i pionowe tomogramy oraz pełną analizę morfologii tarczy nerwu wzrokowego, dzięki czemu dostarcza kompletny zestaw danych do diagnostyki jaskry.




Tryb Cataract

Nowość


Tryb Cataract w urządzeniach serii REVO otwiera nowe możliwości diagnozowania trudnych przypadków. Funkcja pozwala wizualizować struktury znajdujące się pod nieprzezroczystymi zmianami, dzięki czemu idealnie nadaje się do diagnozowania chorób oczu, które wcześniej były trudne lub niemożliwe do zbadania z powodu współistnienia zaćmy, obrzęków rogówki lub bardzo gęstych mętów ciała szklistego. Tryb Cataract umożliwia modyfikację szybkości i czułości skanowania OCT w celu lepszej wizualizacji pacjentów z nieprzeziernością struktur oka.

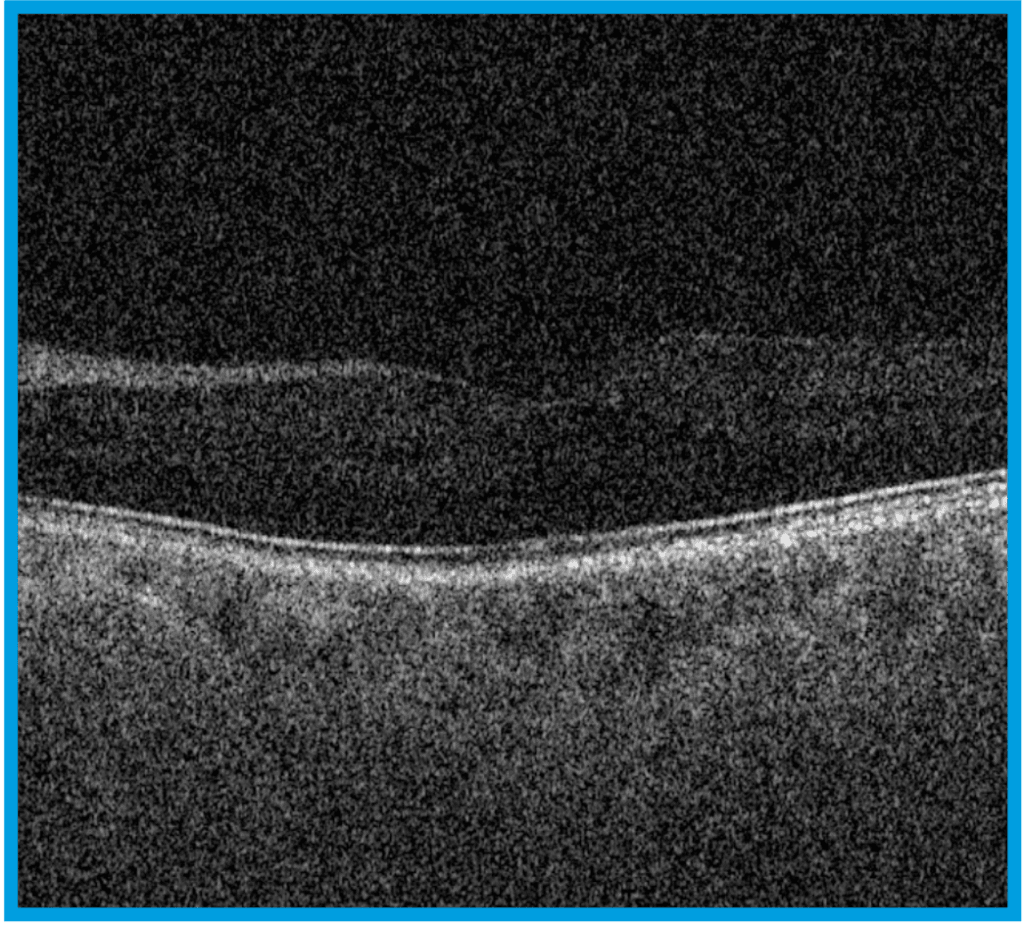

Tryb Normal – standardowa
szybkość skanowania

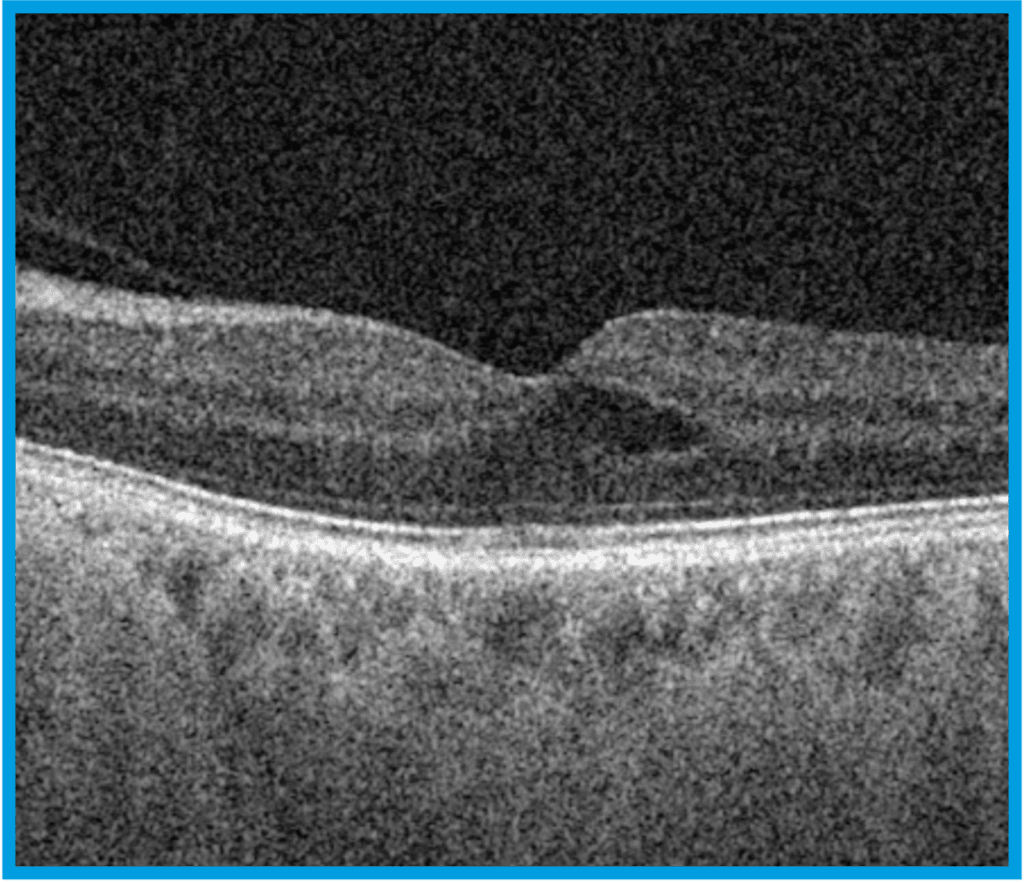

Tryb Fine – optymalizacja
szybkości skanowania i saturacji obrazu
Tryb Ultra Fine – maksymalna
czułość i saturacja obrazu

Funkcja Maximum Intesity Projection

Nowość

Algorytm MIP

Algorytm Maximum Intensity Projection (MIP) umożliwia lepszą wizualizację struktur na angiogramie. Funkcja ta jest przydatna w analizie danych OCT-A, ponieważ ułatwia identyfikację i śledzenie struktur o wysokiej intensywności, takich jak naczynia krwionośne.

Algorytm AIP
Algorytm MIP

Nowy wymiar OCT

Optyczna koherentna tomografiaREVO HR

<span>Optyczna koherentna tomografia</span>REVO HR
AccuTrack™

AccuTrack™

Nasz sprzętowy tracking AccuTrack™ umożliwia kompensację mrugnięć, utraty fiksacji oraz niekontrolowanych ruchów gałki ocznej w czasie rzeczywistym.

Funkcje automatyczne

Funkcje automatyczne

Automatyczne pozycjonowanie głowicy, wyostrzanie i wykonywanie badań po jednym kliknięciu.

Structure + Function (S+F)

Structure + Function (S+F)

Kompleksowe narzędzie do diagnostyki jaskry łączące analizę siatkówki REVO z wynikami badania pola widzenia z perymetrów PTS. Funkcja generuje raport dla jaskry według dr. Hooda.

Motion Correction

Motion Correction

Technologia Motion Correction™ kompensuje niekontrolowane ruchy gałki ocznej i mrugnięcia poprzez wykonanie dwóch skanów obszaru i wygenerowanie obrazu wolnego od artefaktów.

Łączność

Łączność

Uniwersalne rozwiązania sieciowe z obsługą protokołu DICOM oraz elektronicznej dokumentacji medycznej (EMR), umożliwiające wygodne eksportowanie danych.

AI DeNoise

AI DeNoise

Zaawansowany algorytm sztucznej inteligencji odfiltrowujący szum z tomogramu w celu zapewnienia najwyższej jakości obrazu.

Analiza progresji

Analiza progresji

Śledzenie zmian chorobowych przedniego i tylnego odcinka poprzez porównanie kolejnych badań z badaniem bazowym.

Protokoły użytkownika

Protokoły użytkownika

Użytkownik ma możliwość grupowania skanów we własne protokoły skanowania, które są wykonywane automatycznie przez REVO.


Tryb Full Range

Śledzenie zmian chorobowych

Obrazowanie siatkówki New Extended Depth™, oparte na naszej technologii Full Range, oferuje zwiększoną głębokość skanowania umożliwiającą diagnozowanie trudnych przypadków, w tym pacjentów z wysoką krótkowzrocznością.

Tryb Full Range

Rozwiązania sieciowe

Prosta wymiana danych

Wydajne rozwiązania sieciowe zastosowane w urządzeniach REVO pozwalają na przeglądanie i edytowanie badań na komputerach pracujących w pracujących w placówce. Urządzenie wyposażone jest w system operacyjny Windows PRO i umożliwia eksportowanie danych do sieci placówki lub systemów elektronicznej karty pacjenta (EHR) w formacie PDF, JPEG lub DICOM.

Rozwiązania sieciowe

Analiza progresji

Śledzenie zmian chorobowych

Analiza badań w porządku chronologicznym umożliwiająca śledzenie zmian morfologicznych oraz analizę map progresji i trendów.

Analiza progresji

Protokoły skanowania użytkownika

Wygodna konfiguracja skanów

Możliwość tworzenia własnych protokołów skanowania przyspiesza i ułatwia wykonywanie badań. Po wybraniu protokołu REVO przeprowadza badanie automatycznie.

Protokoły skanowania użytkownika

Zestaw narzędzi do diagnostyki jaskry

Kompleksowa diagnostyka jaskry

Kompleksowe narzędzia do diagnostyki jaskry umożliwiają analizę grubości włókien nerwowych i komórek zwojowych. Skala prawdopodobieństwa wystąpienia uszkodzenia tarczy nerwu wzrokowego (DDLS) pozwala na szybką i precyzyjną ocenę uszkodzeń jaskrowych dysku.

Zestaw narzędzi do diagnostyki jaskry

Structure+Function

Kompletny raport jaskrowy Hooda

Nasz raport S+F ukazuje związek pomiędzy uszkodzeniami jaskrowymi struktur siatkówki a ubytkami w polu widzenia pacjenta. Raport zawiera kompletny zestaw danych diagnostycznych jaskry na pojedynczej stronie wydruku.

Structure+Function

Dodatkowe moduły oprogramowania

Angiografia OCT

Angiografia OCT to nieinwazyjna alternatywa dla tradycyjnej metody fluoresceinowej.

Umożliwia obserwację, śledzenie oraz porównywanie zmian w warstwach naczyniowych siatkówki obojga oczu.

Dowiedz się więcej

Angiografia OCT

Moduł Ultra-Wide Field

Nowość
Moduł UWF umożliwia wykonanie pojedynczego skanu szerokokątnego o zakresie do ~105°.

Tak szeroka perspektywa pozwala na obrazowanie plamki wraz z obszarem peryferyjnym w celu uchwycenia wczesnych objawów chorób tylnego odcinka. Moduł zapewnia obrazowanie 3D z pełną analizą i uśrednianiem oraz badania angio OCT z możliwością wizualizacji perfuzji na obszarze peryferyjnym.

Dowiedz się więcej

Moduł Ultra-Wide Field

Biometria OCT

Moduł B-OCT® to doskonałe narzędzie w przypadkach wysokiej krótkowzroczności lub
wymagających przeprowadzenia i zaplanowania operacji.

Moduł dostarcza kompletny zestaw parametrów biometrii: długość osiowa AL, grubość rogówki CCT, głębokość przedniej komory ACD, grubość soczewki LT, wielkość źrenicy P oraz odległość WTW.

Dowiedz się więcej

Biometria OCT

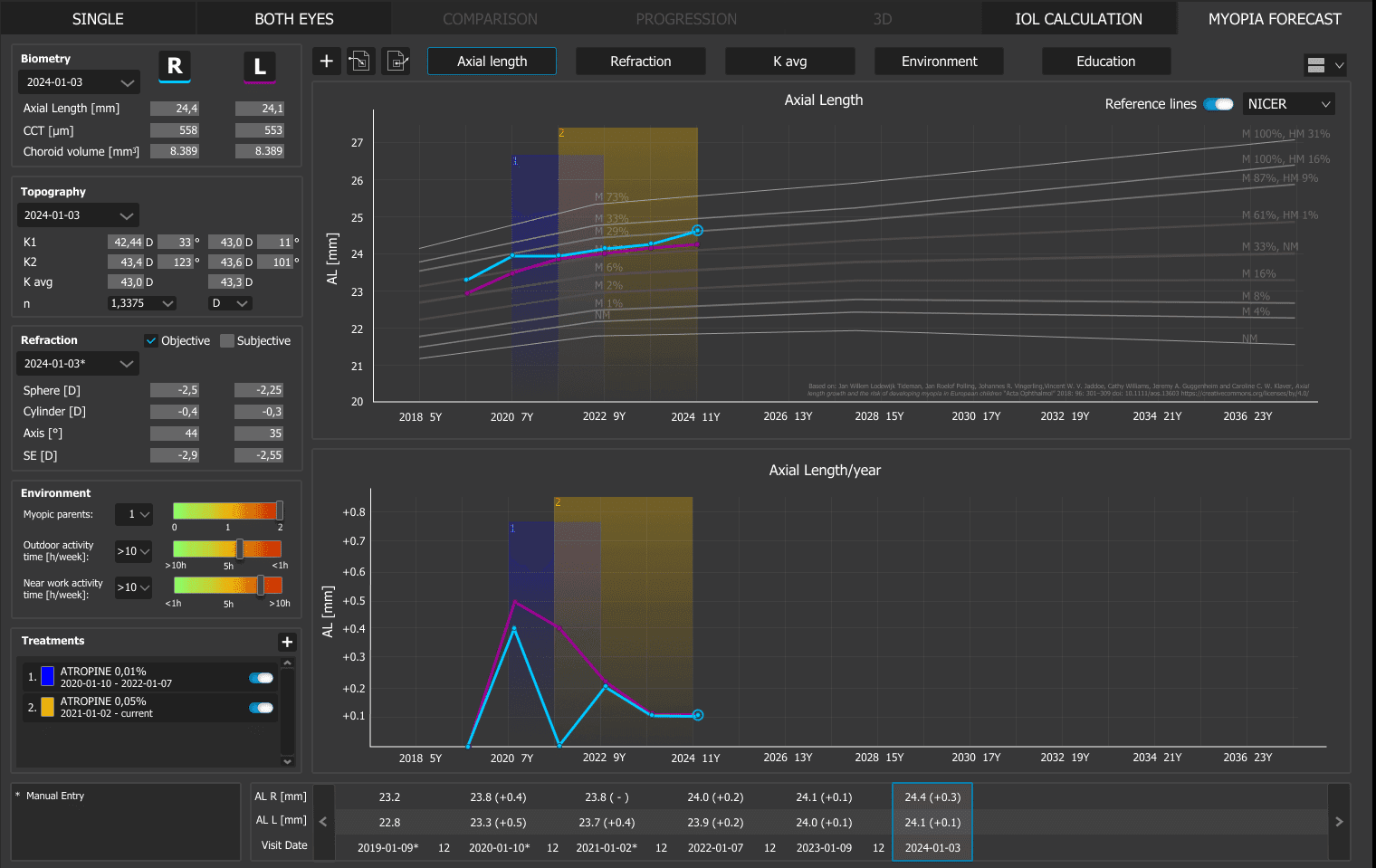

Ocena ryzyka krótkowzroczności

Moduł Myopia Forecast przedstawia progresję parametrów struktury oka na tle referencyjnych danych populacyjnych. Dane oparte są na badaniach z rożnych uniwersytetów i obejmują także czynniki środowiskowe, dzięki czemu umożliwiają precyzyjne monitorowanie zmian od dzieciństwa do okresu dojrzewania. Lekarz ma możliwość wyboru danych referencyjnych w oparciu o różne badania (NICER, San Diez lub Tideman) w różnych ramach czasowych i demograficznych.

Ocena ryzyka krótkowzroczności

Kalkulator IOL

Kalkulator IOL umożliwia obliczanie mocy wybranej soczewki wewnątrzgałkowej.

Nasze oprogramowanie wspiera standard bazy danych IOLCon.org, dzięki czemu baza danych soczewek jest zawsze aktualna.

Dowiedz się więcej

Kalkulator IOL

Topografia OCT

T-OCT™ to pionierskie rozwiązanie umożliwiające wykonywanie szczegółowych map krzywizny rogówki.

Przednia i tylna powierzchnia oraz grubość rogówki dostarczają cennych informacji na temat parametrów rogówki. Funkcja stanowi doskonałe uzupełnienie modułu biometrii w planowaniu zabiegu wszczepienia soczewki IOL.

Dowiedz się więcej

Topografia OCT
FUNDUSKAMERA
Typ
Non-mydriatic
Rodzaj zdjęć
Kolorowe
Kąt obserwacji
45° ± 5%
Min. rozmiar źrenicy
3,3 mm
Kamera
12,3 Mpix
Fotografia
Dno oka (siatkówka, centrum, dysk, ręczna fiksacja), zdjęcie przedniego odcinka
Regulacja błysku, wzmocnienie, ekspozycja
Automatyczne, ręczne
Poziom intensywności błysku
Wysoki, normalny, niski
OPTYCZNA KOHERENTNA TOMOGRAFIA
Technologia
Spektralne OCT
Źródło światła
Dioda superluminescencyjna (SLED) o długości fali 870 nm, szerokość 93 nm
Szer. połówkowa źródła
93 nm
Szybkość skanowania
130 000 A-skanów na sekundę
Min. rozmiar źrenicy dla OCT
1,7 mm
Rozdzielczość osiowa
1,6 μm cyfrowo, 3 μm w tkance
Rozdzielczość poprzeczna
12 μm, standardowo 18 μm
Całkowita głęb. skanowania
2,6 mm / 5,6 mm w trybie Full Range
Zakres regulacji refrakcji
Od -25 D do +25 D
Zakres skanowania
Tylny odcinek 3-15 mm, Angio 3-15 mm, przedni odcinek 3-18 mm
Tryby skanowania
3D, Angio1, Full Range Radial, Full Range B-scan, Radial (HD), B-scan (HD),
Pozycjonowanie fundusu
Raster (HD), Raster 21 (HD), Cross (HD), TOPO1, Biometria AL Pozycjonowanie fundusu
IR, pSLO
Tryb pomiaru
Automatyczny, półautomatyczny, ręczny, tracking fundusu w czasie rzeczywistym, iTracking
Tracking
Accutrack – aktywny tracking w czasie rzeczywistym, iTracking
Analiza siatkówki
Grubość siatkówki, mapa grubości wewnętrznych i zewnętrznych warstw siatkówki, analiza RNFL + GCL + IPL, analiza GCL + IPL, analiza grubości RNFL, mapa deformacji RPE, mapa grubości MZ/EZ-RPE
Angiografia OCT (opcjonalny moduł oprogramowania)
Ciało szkliste, siatkówka, naczyniówka, powierzchowny i głęboki splot naczyń, zewnętrzne warstwy siatkówki, naczynia włosowate, widok kodowany głębokością, SVC, DVC, ICP, DCP, użytkownika, en face, kwantyfikacja: FAZ, VFA, NFA, mapy gęstości, mapy Skeleton, mapy grubości
Diagnostyka jaskry
Analiza RNFL, morfologia tarczy nerwu wzrokowego ONH, DDLS, analiza symetrii oczu i półkul gałki ocznej, analiza komórek zwojowych jako RNFL+GCL+IP i GCL+IPL, Structure & Function (wymagane połączenie z oprogramowaniem PTS w wersji 3.4 lub nowszym)
Mozaika Angio
Tryb automatyczny mozaiki: 10 x 10, 10 x 6, 12 x 5, 7 x 7, tryb ręczny mozaiki: do 12 obrazów
Biometria OCT (opcjonalny moduł oprogramowania)
AL, CCT, ACD, LT, P, WTW
Kalkulator IOL (wymagany moduł biometrii oraz oddzielna licencja na kalkulator IOL)
Formuły IOL: Hoffer Q, Holladay I, Haigis, Theoretical T, Regression II
Topografia (opcjonalny moduł oprogramowania)
Mapy osiowe [przednia i tylna powierzchnia], mapy mocy refrakcji [keratometria, przednia i tylna powierzchnia, moc całkowita], moc refrakcji (Net), rzeczywista moc refrakcji (True Net), ekwiwalent keratometryczny, mapy elewacyjne [przednia i tylna powierzchnia], mapy wysokościowe, klasyfikator stożka (KPI)
Przedni odcinek (niewymagana przystawka)
Skan radialny przedniej komory, B-skan przedniej komory, pachymteria, mapa grubości nabłonka, zrąb rogówki, pomiar kąta przesączania, AIOP, AOD 500/750, TISA 500/750, obrazowanie od kąta do kąta
Łączność
DICOM Storage SCU, DICOM MWL SCU, CMDL, łączność sieciowa, oprogramowanie w języku polskim
Fiksator
OLED (wielkość i położenie można zmieniać), zewnętrzne ramię fiksacji
Wymiary (dł.×szer.×wys.) / Waga
479 mm × 367 mm × 493 mm / 30 kg
Zasilanie / pobór mocy
100 V - 240 V, 50/60 Hz, 90 VA - 110 VA
SOCZEWKA UWF (obrazowanie w trybie Ultra-Wide Field jest dostępne z wykorzystaniem opcjonalnej soczewki UWF)
Kąt skanowania
~105° (pomiar od centrum gałki ocznej)
Odległość robocza
15 mm
Tryby skanowania
3D, Radial, Line, Angio1, Full Range Radial, Full Range Line
Śledzenie fundusu
iTracking
Głębokość skanowania
2,6 mm / 5,4 mm w trybie Full Range
